Shield Display Táctil Arduino GIGA / Pantalla TFT 3.97″ 480×800 / Touch Capacitivo 5 Puntos / IMU 6 Ejes BMI270 / Micrófono Digital MEMS / LED RGB / Compatible GIGA R1 WiFi

$2,525.71

Shield Display Táctil Arduino GIGA / Pantalla TFT 3.97″ 480×800 / Touch Capacitivo 5 Puntos / IMU 6 Ejes BMI270 / Micrófono Digital MEMS / LED RGB / Compatible GIGA R1 WiFi

Sin existencias

SKU: ASX-00039 Categorías: , Etiquetas: , , ,

Descripción


Arduino modelo: ASX00039

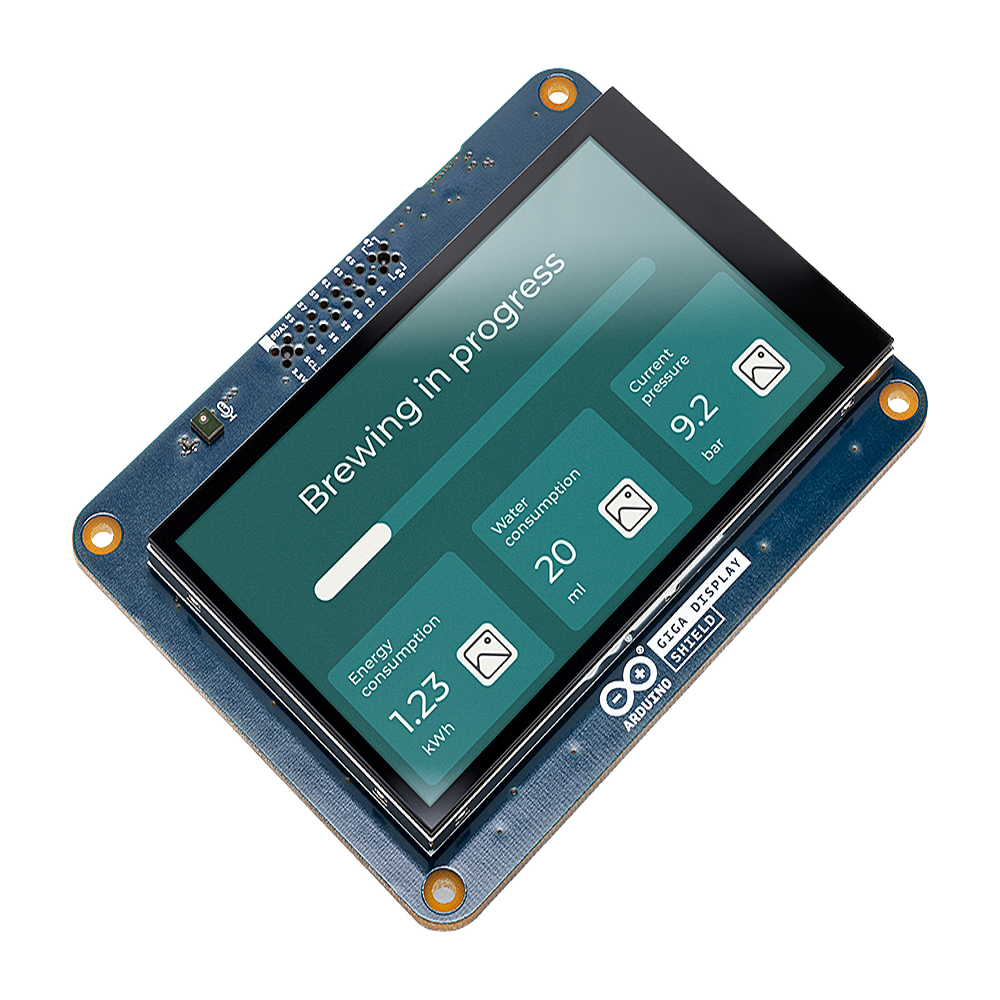

El Arduino GIGA Display Shield es un shield de expansión diseñado para la placa Arduino GIGA R1 WiFi que proporciona una interfaz visual completa con pantalla táctil capacitiva. Incorpora una pantalla TFT de 3.97 pulgadas con resolución 480×800 píxeles y 16.7 millones de colores, junto con sensores avanzados como un IMU de 6 ejes BMI270 para detección de movimiento y orientación, micrófono digital MEMS para captura de audio, y LED RGB para indicaciones visuales. El shield está optimizado para aplicaciones de interfaz hombre-máquina, prototipado de diseño de interacción y sistemas de asistente de voz con retroalimentación visual. Su arquitectura incluye conectores específicos para cámara y pantalla, operando a 3.3V suministrados por la placa base GIGA R1 WiFi.

Características Generales

  • Tipo: Shield de Display Táctil
  • Compatibilidad: Arduino GIGA R1 WiFi (requerido)
  • Interfaz: Pantalla TFT Capacitiva
  • Sensores: IMU 6 Ejes, Micrófono MEMS
  • Comunicación: I2C, I2S, PDM
  • Conectores: GIGA, Cámara, Display
  • Aplicaciones: HMI, Prototipado, Voice Assistant
Pantalla y Visualización
  • Pantalla: TFT KD040WVFID026-01-C025A 3.97"
  • Resolución: 480 × 800 píxeles
  • Colores: 16.7 millones
  • Tamaño de Pixel: 0.108 mm
  • Touch: Capacitivo 5 puntos y gestos
  • Backlight: LED de borde
  • Controlador Backlight: LV52204MTTBG
Sensores y Periféricos
  • IMU: BMI270 6-ejes (Acelerómetro + Giroscopio)
  • Acelerómetro: 3-ejes ±2g/±4g/±8g/±16g
  • Giroscopio: 3-ejes ±125/±250/±500/±1000/±2000 dps
  • Micrófono: MP34DT06JTR Digital MEMS
  • AOP: 122.5 dBSPL
  • SNR: 64 dB
  • Sensibilidad: –26 dBFS ± 3 dB
  • LED RGB: SMLP34RGB2W3 (Ánodo Común)
  • Driver LED: IS31FL3197-QFLS2-TR con charge pump
Físicas y Eléctricas
  • Dimensiones: 106.00 × 80.00 mm
  • Alimentación: 3.3V (proporcionado por GIGA R1)
  • Voltaje Entrada (VIN): 6-32V (mín 6V, típ 7V, máx 32V)
  • VIH: 2.31V mín, 3.3V típ
  • VIL: 0V mín, 1V máx
  • Temp. Operación: -20°C a +70°C
  • Agujeros Montaje: 13 total (4×Ø1.6mm, 2×Ø0.9mm, 7×Ø1.0mm)

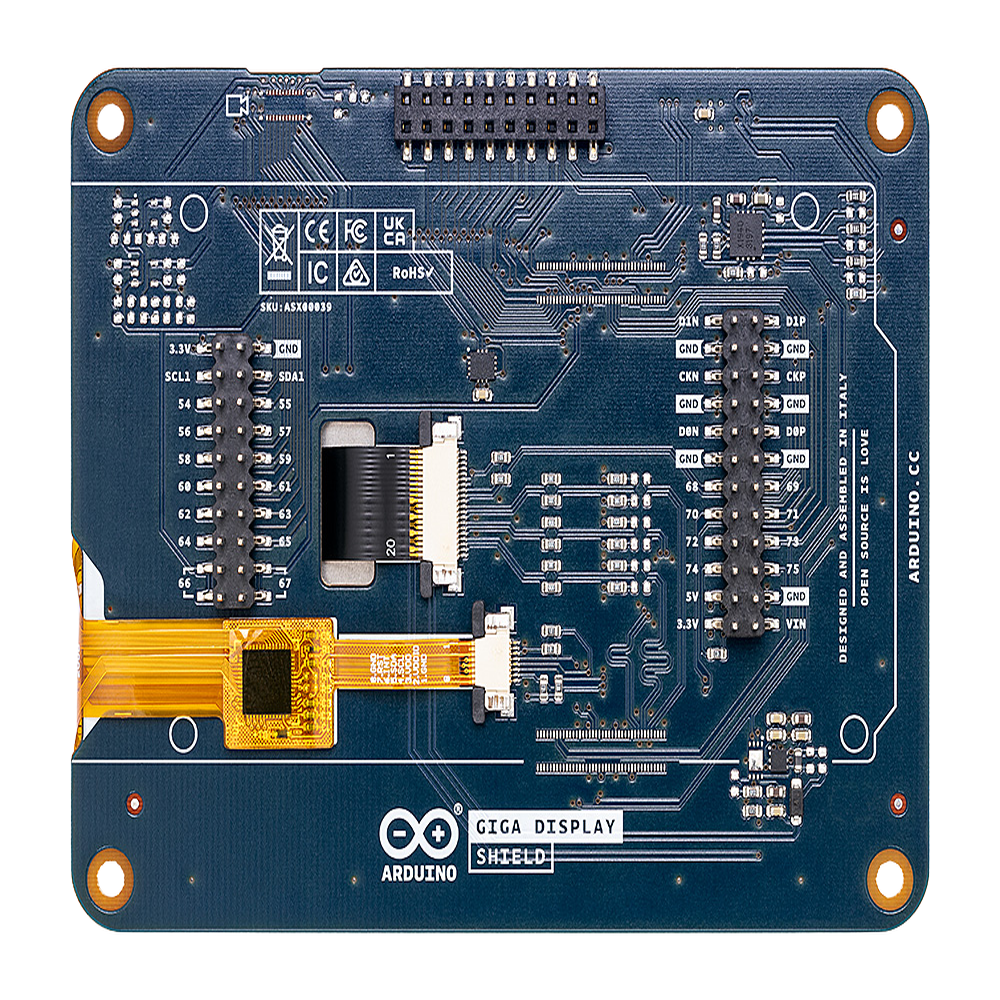

Conectores e Interfaces
  • Conectores GIGA: J1, J2, J6, J7 (Header 2.54mm)
  • Conector Cámara: J3 (21W-247, 2.54mm Header)
  • Conector Display: J4 (F32Q-1A7H1-11020)
  • Conector Touch: J5 (F32Q-1A7H1-11008)
  • Comunicación: I2C, I2S, PDM, GPIO
  • Interfaz Cámara: DSI para video
